流程设计

WikeFlow2.0演示地址:http://workflow2.wikesoft.com


 流程设计两个元素

流程设计由流程节点和连接线(连接线也叫做“执行动作”)两个元素组成。

流程节点:流程节点组成整个流程的步骤。

连接线:用于表示流程节点与节点之间的关系,基中连接线箭头指向的流程节点叫目标节点(TargetNode),另一端叫源节点或起始节点(SourceNode)


  流程节点

流程节点的关键属性说明,需要你重点理解转节点”的概念。

1、节点名称:流程节点的名称。

2、节点类别有如下两种:

    2.1、审批(会签)节点:正常的审批操作,支持单人或多人审批,该节点所有人处理完后流程才会进入下一步。

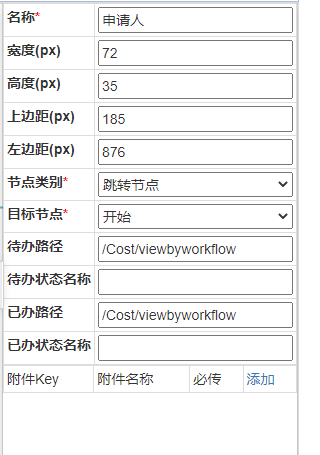

    2.2 、跳转节点:如果流程节点的节点类别是【跳转节点】时,必须设置【目标节点】。

              如果流程节点的类别是【跳转节点】,则会去找设置的”目标节点“对应的处理人。

              请假流程的人力资源执行“同意并返回申请人”时,【申请人】就是跳转节点,流程会去找设置的目标节点【开始】的处理人。

              如:人力资源执行该操作时,流程引擎会去找”开始“节点的申请人。

              转节点】并不是将流程跳转到某个节点,而是去找该节点的上最近的处理人。


   2.3、或签节点:某节点上有多人处理时,只要有任何一人处理后,则流程进入下一步。

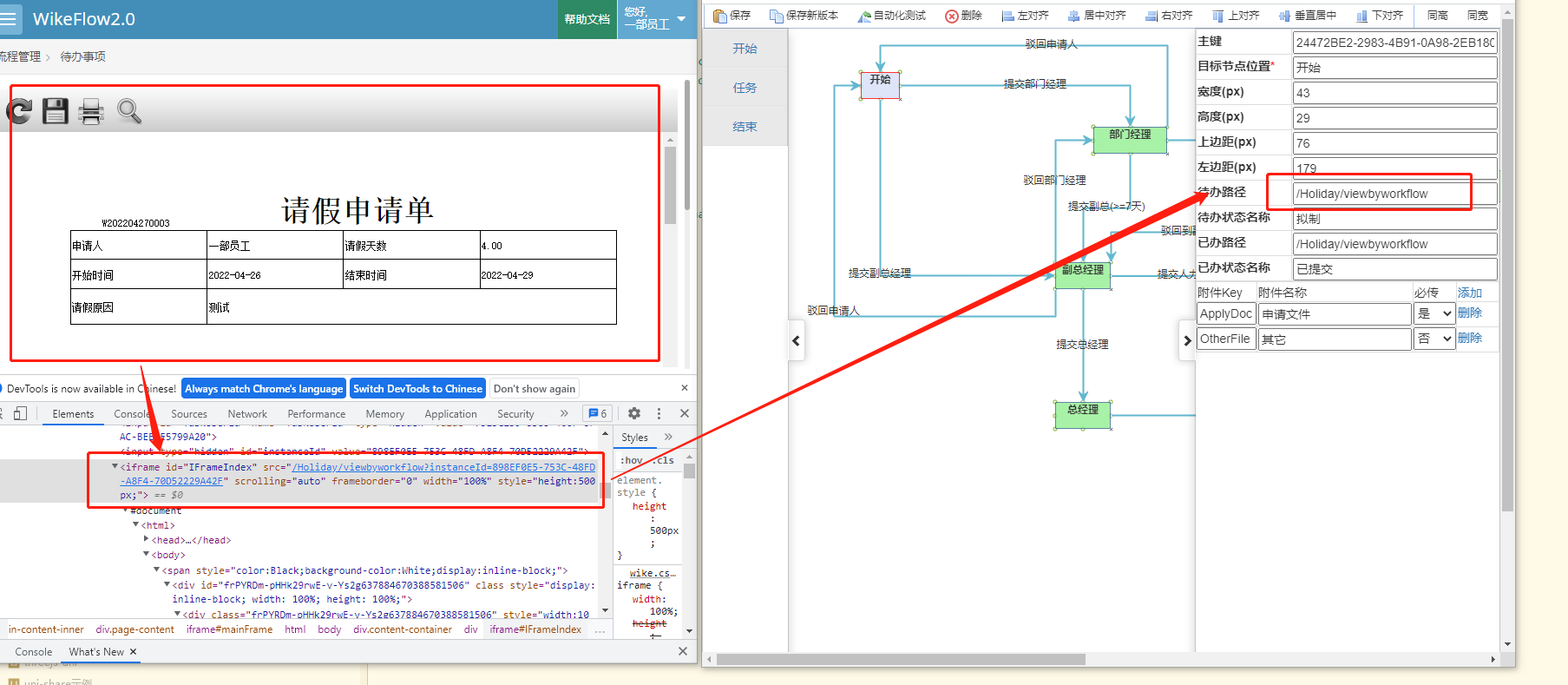

3、待办路径:流程在某个节点审批时,要处理的业务数据的URL路径,该路径是你开发的HTML页面路径或Winform窗体,流程引擎会将instanceId做为参数。


4、已办路径:流程在某个节点审批后,要看到的业务数据的URL路径,该路径是你开发的HTML页面路径或Winform窗体,流程引擎会将instanceId做为参数。

5、附件Key、附件名称、是否必传:是配置在某个节点审批时要上传的附件信息。


  连接线(执行动作)

连接线是流程处理到某个节点,处理人选择不同的连接线将流程处理到下一个节点,连接线实际是处理人选择的下一步操作。

连接线的关键属性说明如下:

1、连接线类别

    1.1、通过:流程正常的审批。

    1.2、驳回:处理人执行驳回到某一节点操作时,下一步处理人是连接线对应的目标节点的处理人 (如果目标节点是跳转节点除外)

             关于流程提交后如何处理找下一步处理人,请查看《下一步处理人》

2、名称:连接线名称(下一步操作名称)

3、是否选人:选择当前连接线时,是否需要选人。

4、是否多选:选人时,是否能选多人。

5、操作角色:定义存储过程指定下一步处理人,由当前处理人在页面中选人,如何通过存储过程定义流程处理人员请查看《存储过程》

6、固定处理人:指定下一步处理人是固定的人。如何设置固定处理人请查看《固定处理人》

7、处理人(SQL):通过定义SQL的方式指定下一步处理人,如何设置处理人(SQL)请查看《处理人(SQL)》

8、动作标记(ActionSign):是执行该动作的一个标记,通过该标记,你的业务系统能知道流程执行的什么操作,你的业务系统要处理什么逻辑。

9:排序:执行动作显示的先后顺序。

10:默认审批语:当选择该执行动作时,显示的默认审批语。

11:条件表达式:控制流程节点上连接线(执行动作)是否显示,如何设置请查看《如何控制执行动作》
