表结构说明
WikeFlow2.0演示地址：http://workflow2.wikesoft.com

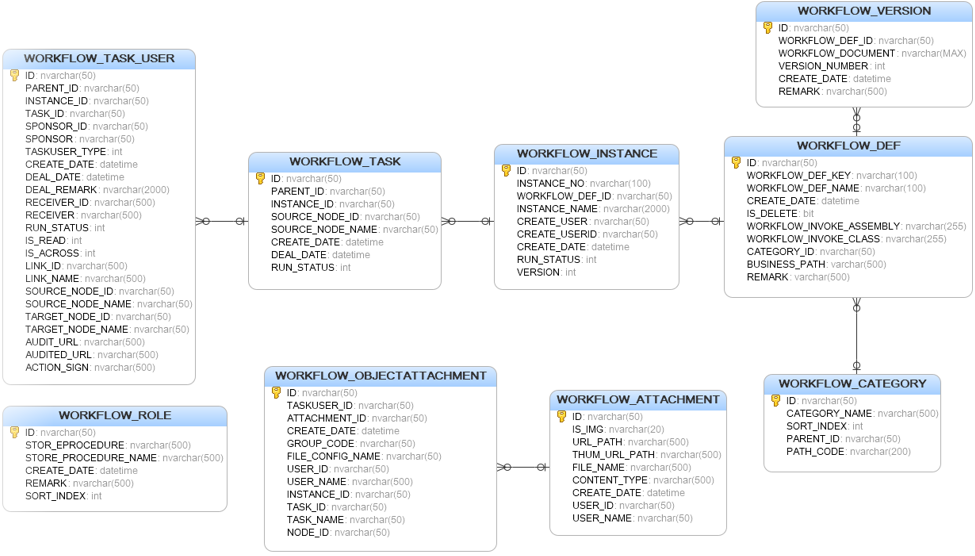

数据库关系图
表结构说明
表：WORKFLOW_ATTACHMENT
说明：流程附件表
| 字段 | 类型 | 说明 |
| ID | NVARCHAR2(50) | 主键 |
| IS_IMG | NVARCHAR2(20) | 是否是图片 |
| URL_PATH | NVARCHAR2(500) | 文件路径 |
| THUM_URL_PATH | NVARCHAR2(500) | 略缩图完整的URL |
| FILE_NAME | NVARCHAR2(500) | 文件名称 |
| CONTENT_TYPE | NVARCHAR2(500) | 文件类型 |
| CREATE_DATE | DATE | 创建时间 |
| USER_ID | NVARCHAR2(50) | 用户ID |
| USER_NAME | NVARCHAR2(50) | 用户名称 |
表：WORKFLOW_CATEGORY
说明：流程类别表
字段
类型
说明
ID
NVARCHAR2(50)
主键
CATEGORY_NAME
NVARCHAR2(500)
类别名称
SORT_INDEX
NUMBER(10)
排序
PARENT_ID
NVARCHAR2(50)
父ID
PATH_CODE
NVARCHAR2(200)
路径码
表：WORKFLOW_DEF
说明：流程定义表
| 字段 | 类型 | 说明 |
| ID | NVARCHAR2(50) | 主键 |
| WORKFLOW_DEF_KEY | NVARCHAR2(100) | 主键Key（创建流程实例） |
| WORKFLOW_DEF_NAME | NVARCHAR2(100) | 流程定义名称 |
| CREATE_DATE | DATE | 创建时间 |
| IS_DELETE | NUMBER(1) | 是否删除 |
| WORKFLOW_INVOKE_ASSEMBLY | NVARCHAR2(255) | 业务程序集 |
| WORKFLOW_INVOKE_CLASS | NVARCHAR2(255) | 业务类 |
| CATEGORY_ID | NVARCHAR2(50) | 类别ID |
| BUSINESS_PATH | NVARCHAR2(500) | 业务路径 |
| REMARK | NVARCHAR2(500) | 备注 |
表：WORKFLOW_INSTANCE
说明：流程实例表
| 字段 | 类型 | 说明 |
| ID | NVARCHAR2(50) | 主键 |
| INSTANCE_NO | NVARCHAR2(100) | 流程实例编码 |
| WORKFLOW_DEF_ID | NVARCHAR2(50) | 流程定义ID |
| INSTANCE_NAME | NVARCHAR2(2000) | 流程实例名称 |
| CREATE_USER | NVARCHAR2(50) | 创建用户 |
| CREATE_USERID | NVARCHAR2(50) | 创建用户ID |
| CREATE_DATE | DATE | 创建时间 |
| RUN_STATUS | NUMBER(10) | 运行状态(-1：拟制，0：历时，1：运行中） |
| VERSION | NUMBER(10) | 流程实例创建时引用的Workflow_version版本号 |
表：WORKFLOW_OBJECTATTACHMENT
说明：对象附件记录表
| 字段 | 类型 | 说明 |
| ID | NVARCHAR2(50) | 主键 |
| TASKUSER_ID | NVARCHAR2(50) | 任务用户ID，外键（workflow_task_user) |
| ATTACHMENT_ID | NVARCHAR2(50) | 附件ID |
| CREATE_DATE | DATE | 创建时间 |
| GROUP_CODE | NVARCHAR2(50) | 分组编码 |
| FILE_CONFIG_NAME | NVARCHAR2(50) | 文件配置名称 |
| USER_ID | NVARCHAR2(50) | 用户ID |
| USER_NAME | NVARCHAR2(500) | 用户名称 |
| INSTANCE_ID | NVARCHAR2(50) | 流程实例Id |
| TASK_ID | NVARCHAR2(50) | 任务ID |
| TASK_NAME | NVARCHAR2(50) | 任务名称 |
| NODE_ID |
NVARCHAR2(50) |
节点名称 |
表：WORKFLOW_ROLE
说明：流程角色定义表
| 字段 | 类型 | 说明 |
| ID | NVARCHAR2(50) | 主键 |
| STORE_PROCEDURE | NVARCHAR2(500) | 存储过程名称 |
| STORE_PROCEDURE_NAME | NVARCHAR2(500) | 存储过程中文名称 |
| CREATE_DATE | DATE | 创建时间 |
| REMARK | NVARCHAR2(500) | 备注 |
| SORT_INDEX | NUMBER(10) | 排序 |
表：WORKFLOW_TASK
说明：流程节点任务表
| 字段 | 类型 | 说明 |
| ID | NVARCHAR2(50) | 主键 |
| PARENT_ID | NVARCHAR2(50) | 父ID |
| INSTANCE_ID | NVARCHAR2(50) | 流程实例ID |
| SOURCE_NODE_ID | NVARCHAR2(50) | 源节点ID |
| SOURCE_NODE_NAME | NVARCHAR2(50) | 源节点名称 |
| CREATE_DATE | DATE | 创建时间 |
| DEAL_DATE | DATE | 处理时间 |
| RUN_STATUS | NUMBER(10) | 运行状态(-1：拟制，0：历时，1：运行中） |
表：WORKFLOW_TASK_USER
说明：流程节点任务用户表
| 字段 | 类型 | 说明 |
| ID | NVARCHAR2(50) | 主键 |
| PARENT_ID | NVARCHAR2(50) | 父ID |
| INSTANCE_ID | NVARCHAR2(50) | 流程实例ID |
| TASK_ID | NVARCHAR2(50) | 任务ID |
| SPONSOR_ID | NVARCHAR2(50) | 发起人ID |
| SPONSOR | NVARCHAR2(50) | 发起人 |
| TASKUSER_TYPE | NUMBER(10) | 类型（1：正常，2：转办，3：传阅） |
| CREATE_DATE | DATE | 创建时间 |
| DEAL_DATE | DATE | 处理时间 |
| DEAL_REMARK | NVARCHAR2(2000) | 审批意见 |
| RECEIVER_ID | NVARCHAR2(500) | 接收人ID |
| RECEIVER | NVARCHAR2(500) | 接收人 |
| RUN_STATUS | NUMBER(10) | 运行状态(-1：拟制，0：历时，1：运行中） |
| IS_READ | NUMBER(10) | 是否已读 |
| IS_ACROSS | NUMBER(10) | 是否通过 |
| LINK_ID | NVARCHAR2(500) | 连线ID |
| LINK_NAME | NVARCHAR2(500) | 连接名称 |
| SOURCE_NODE_ID | NVARCHAR2(50) | 源节点ID |
| SOURCE_NODE_NAME | NVARCHAR2(50) | 源节点名称 |
| TARGET_NODE_ID | NVARCHAR2(50) | 目标节点ID |
| TARGET_NODE_NAME | NVARCHAR2(50) | 目标节点名称 |
| AUDIT_URL | NVARCHAR2(500) | 待办路径 |
| AUDITED_URL | NVARCHAR2(500) | 已办路径 |
| ACTION_SIGN | NVARCHAR2(500) | 动作标记 |
| EXPIRATION_TIME | DATE | 处理超时时间 |
表：WORKFLOW_VERSION
说明：流程设计版本表
| 字段 | 类型 | 说明 |
| ID | NVARCHAR2(50) | 主键 |
| WORKFLOW_DEF_ID | NVARCHAR2(50) | 流程定义ID |
| WORKFLOW_DOCUMENT | NCLOB | 流程文档保存Node和LINK |
| VERSION_NUMBER | NUMBER(10) | 版本号 |
| CREATE_DATE | DATE | 创建时间 |
| REMARK | NVARCHAR2(500) | 说明 |
